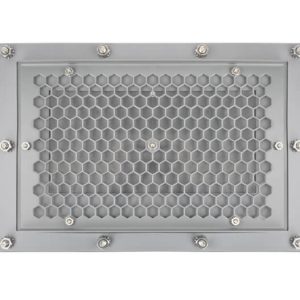

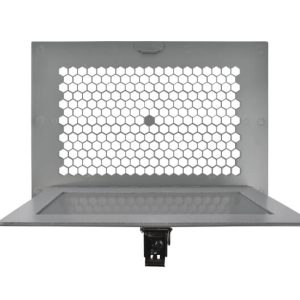

Ventana rectangular ICI

Ventana IR rectangular

Ventana infrarroja versátil

  • La serie de ventanas IR rectangulares de ICI funciona en temperaturas de -40 °C a 273 °C (-40 °F a 523 °F).
  • El polímero reforzado permite a los termógrafos monitorear activos completamente tranquilos dentro de gabinetes eléctricos energizados.
  • Las ventanas de inspección se pueden instalar rápidamente en cubiertas de paneles de interruptores y MCC, así como en transformadores y otros equipos eléctricos.
  • Construida en aluminio, la serie IR Window se recomienda para todas las aplicaciones en interiores.



Especificaciones

Especificaciones generales:

  • Altura total*: 206 mm (8,1 pulgadas)
  • Ancho total*: 305 mm (12,0 pulgadas)
  • Altura total *: 21,8 mm (8,6 pulgadas)
  • Ancho total*:  457 mm (18 pulg.)
  • Altura total*: 218 mm (8,6 pulgadas)
  • Ancho total*: 610 mm (24,0 pulgadas)
  • Clasificación IP/Protección NEMA: IP67/NEMA 6
  • Rango de funcionamiento: -40 °C a 273 °C (-40 °F a 523 °F)
  • Material del cuerpo: Aluminio 5052 con recubrimiento en polvo
  • Material de la junta: UL 94 5VA TPE; -40 °C a 273 °C (-40 °F a 523 °F)
  • Material del hardware: acero inoxidable 316
  • Rango de voltaje: cualquiera
  • Conexión a tierra automática: Sí

Especificaciones ópticas:

  • Altura de apertura de visualización: 127 mm (5,0 pulgadas)
  • Ancho de apertura de visualización: 236 mm (9,3 pulgadas)
  • Altura de apertura de visualización: 140 mm (5,5 pulgadas)
  • Ancho de apertura de visualización: 390 mm (15,4 pulgadas)
  • Altura de apertura de visualización: 150 mm (5,9 pulgadas)
  • Ancho de apertura de visualización: 530 mm (20,9 pulgadas)
  • Material óptico: polímero transmisivo visual, UV e IR que cumple con Poly-View™ UL 746;
    -40 °C a 325 °C (-40 °F a 617 °F)
  • Material de la parrilla de refuerzo óptico : Parrilla de refuerzo de aluminio (estándar IP22/IP2x)

Certificaciones:

  • Listado UL (E491496)
  • Certificado por UL (EE. UU.) y cUL (Canadá) según los siguientes estándares: 50 V, 50E, 756C: Impacto e inflamabilidad,
    746C y 746A-2012, 1558: Impacto y resistencia a la carga, 508A: ANSI 508A CSA C22.2 No. 14 -13, C22.2 N° 14-10, C22.2 N° 94-M91, C22.2 N° 94.1-07, C22.2 N° 94.2-07
  • IP65/NEMA 4
  • Aprobación de tipo de Lloyds of London American Bureau of Shipping (ABS)
  • DNV (Det Norske Veritas) P261.1E Aplicaciones marítimas, de embarcaciones y costa afuera
  • IEEE C37 20.7 Tipo 2B, C37 20.2.a.3.6: Impacto y carga
  • IEC 62271-200, 60262271-200,60298 Apéndice A, 60068-2-6:2007, 60068-2-3, 60068-2-78:2012

Aplicaciones

  • IR de onda media (MWIR)
  • IR de onda larga (LWIR)
  • Ultravioleta (UV)
  • Inspecciones visuales
  • Aplicaciones de media/alta tensión
